據了解，現在所有行業的通病：SMT貼片加工廠代工廠人工工資上漲，原材料價格上漲，客戶為省成本只能壓榨代加工工廠，從而代工廠加工費用只跌不漲。而工廠開工考慮自身的成本在價格上并不會讓步。使得很多小型加工廠以低價位為優勢頻頻加入業內，然而這種小作坊形式的加工廠在管理，質量和環境等方面并不能滿足客戶的需求，又頻頻退出舞臺。這種惡性循環導致絕大部分中型企業代加工公司舉步艱難。

 代工廠，顧名思義，做代工生意。代工生意為什么人家愿意跟你做，為什么不找別家。

 作為一名SMT貼片加工的一線人員，深圳大大小小加工廠數以萬計為什么人家能把他的產品放到你那里去做。要想拿的出手是需要有足夠讓客戶信服的軟硬件。

 硬件：SMT代工廠做出來的質量如何部分來源于公司投入的硬件，公司設備的齊全度，設備功能的高效的精密度和持久度，畢竟有持久的精密度才能做出長期的質量保證，反而言之，在SMT貼片加工當中少了其中任何一樣，都不行。沒有哪位家長愿意把自己的小孩放到一個沒有正統教科書的學校上課。

 軟件：上面說到SMT加工質量部分來源于設備，硬件，但能保證質量長期穩定絕大部分因素絕對是人員素質，就是公司工廠的軟件，其中有包括生產過程中的管理，流程，細節，經驗，……等多方面因素組成。

 IQC的位置屬于來料檢測，IQC依據客戶提供的資料參數來判別來料是否合格,不合格則退回客戶更換，或由客戶判別是否降級使用，IQC檢驗合格的物料交由倉庫人員辦理入庫，數量管控是倉管人員最為基本工作要求，因此在辦理物料出入庫物料數量必須精確到PCS。

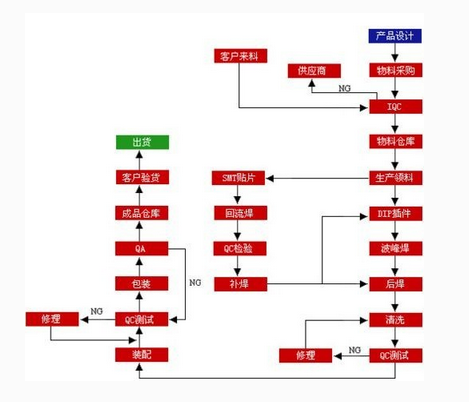

 依照此例，和流程圖中QC的位置，其實QC崗位的重要程度遠超實際定位意義。我們的QC怎樣定位才是比較合適的呢？我們公司現在有兩種方案一是：品保QC不僅僅是檢驗員還對所有可能影響產品的問題做預防工作；比如:5S，產線是否按SOP作業，是否符合無塵規定等等。二是：品保QC只是檢驗員，只對生產出來的產品負責檢驗，其他可能影響品質的因素都不管。很多人可能會比較贊成第一個方案的方式，品保就應該預防防于未然。但我公司現在所采用的是兩則相結合，部分QC負責第一種方式，部分QC負責第二種方式，這兩種方式并存不僅減輕了QC的壓力，同時也保證了QC對工作負責的精力，作為QC素質，責任心是第一位的。責任到崗，責任到人是我公司一直以來管理準則。當然，使用這些方案是需要代價的，就公司人員方面付出的都會比別人多，一般做到如此，品保部門的人員占比應該在12%以上。

 經驗：生產上的管理，流程絕大部分工廠是做得到的，但據我熟識的一些加工廠依然是對品質做的并不是想象中的那么理想，間斷性的出現品質問題。我個人理解事其對生產管理的僵化管理或是經驗上的不付出。何為僵化管理：就是在正統管理下的生搬硬套，認為這是對的就用，而沒真正找到自身工廠的缺陷，沒有找到合適自身的管理程序。何為經驗上的不付出：就是指知道自身缺陷然后不加以改正，怕出錢，不敢去嘗試。經驗上的不付出或付出的不夠這是一個巨大的漩渦，很多公司為此而生為此而死。作為SMT貼片加工行業一名資深一線員工，見過太多這樣起起落落，隨時都有人加入進來，同樣也隨時有人退出舞臺。
 單單是管理上的經驗是不可能撐起一個公司的，撐起一個公司的還得是干貨，就是研究不完的“生產經驗”。我公司至今將近十年時間，十年的風雨，十年的積累，從一個開始于低端產品的摸爬滾打到現在的和各大國企上市公司合作，期間坎坎坷坷。作為SMT貼片加工的舞臺參與者，每個公司都有自己的舞蹈形式。
 在生產操作上的細節化也是很重要的，每個員工只做一件事情，這樣能使員工在這件事情上的精力達到最高，一個人的精力是有限的，只把員工的精力放在一個地方這樣的效率是最優化的，因?yàn)槲覀冏龅氖荢MT貼片的精密工藝，是屬于高科技高精密技術，從物料到達線上第一步開始，領料人員領料確認物料，上料員確認物料，QC測量確認物料，在進行上料，別看這樣覺得繁瑣，我公司一直這么做，至今我沒聽說那條線上錯物料，這就是效益。還有鋼網的重要性（厚薄，開孔大小），錫膏的重要性（一般用的較好的都是3個銀的），回流焊爐溫的重要性（有配合錫膏的最優化溫度）……等等。但是這些做好之后，誰又敢保證直通率100%，不可能有100%，因?yàn)檫@些都是最基本的，我公司在這些方面都做了，而且外觀檢測和功能測試全檢全測也只敢坦言98%。

  同時作為一為SMT貼片加工管理者，一個公司作為一個整體，需要窺其全貌。人都是趨利的，無利不起早，無利不做好。而人也是互利的，你給了他想要的，他也會給你想要的，說的這么現實但這本來就是現實，同樣的這也是士氣，管理人員都是同樣的方法在管理，給員工加工資，或與不同形式去獎勵員工，增加員工士氣，這才是意義的關鍵所在，員工有心做事才真正做得好。針對性的管理方法，對公司與員工個人來說是公平公正的，雙方愿意服從的一系列獎罰與晉升制度。從心理上開始就讓員工愿意去做，而且做好要做的事。

  當然，好的品質是生產出來的，這是我司一貫的生產理念，檢驗檢測只是一種監控方法，要想有好的品質就必須有好的配套的精準的設備，優秀的、合格的操作員，合理的生產流程、精益生產管理體系、優秀管理人員，優秀的團隊等等。
關于生產問題點，已有：
1. 一般來說,SMT車間規定的溫度為25±3℃;
2. 錫膏印刷時,所需準備的材料及工具錫膏、鋼板﹑刮刀﹑擦拭紙、無塵紙﹑清洗劑﹑攪拌刀;
3. 一般常用的錫膏合金成份為Sn/Pb合金,且合金比例為63/37;
4. 錫膏中主要成份分為兩大部分錫粉和助焊劑。
5. 助焊劑在焊接中的主要作用是去除氧化物﹑破壞融錫表面張力﹑防止再度氧化。
6. 錫膏中錫粉顆粒與Flux(助焊劑)的體積之比約為1:1, 重量之比約為9:1;
7. 錫膏的取用原則是先進先出;
8. 錫膏在開封使用時,須經過兩個重要的過程回溫﹑攪拌;
9. 鋼板常見的制作方法為﹕蝕刻﹑激光﹑電鑄;
10. SMT的全稱是Surface mount(或mounting) technology,中文意思為表面粘著（或貼裝）技術;
11. ESD的全稱是Electro-static discharge, 中文意思為靜電放電;
12. 制作SMT設備程序時, 程序中包括五大部分, 此五部分為PCB data; Mark data; Feeder data; Nozzle data; Part data;
13. 無鉛焊錫Sn/Ag/Cu 96.5/3.0/0.5的熔點為 217C;
14. 零件干燥箱的管制相對溫濕度為 < 10%;
15. 常用的被動元器件(Passive Devices)有：電阻、電容、點感（或二極體）等；主動元器件(Active Devices)有：電晶體、IC等;
16. 常用的SMT鋼板的材質為不銹鋼;
17. 常用的SMT鋼板的厚度為0.15mm(或0.12mm);
18. 靜電電荷產生的種類有摩擦﹑分離﹑感應﹑靜電傳導等﹔靜電電荷對電子工
業的影響為﹕ESD失效﹑靜電污染﹔靜電消除的三種原理為靜電中和﹑接地﹑屏蔽。
19. 英制尺寸長x寬0603= 0.06inch*0.03inch﹐公制尺寸長x寬3216=3.2mm*1.6mm;
20. 排阻ERB-05604-J81第8碼“4”表示為4 個回路,阻值為56歐姆。電容
ECA-0105Y-M31容值為C=106PF=1NF =1X10-6F;
21. ECN中文全稱為﹕工程變更通知單﹔SWR中文全稱為﹕特殊需求工作單﹐
必須由各相關部門會簽, 文件中心分發, 方為有效;
22. ５S的具體內容為整理﹑整頓﹑清掃﹑清潔﹑素養;
23. PCB真空包裝的目的是防塵及防潮;
24. 品質政策為﹕全面品管﹑貫徹制度﹑提供客戶需求的品質﹔全員參與﹑及時
處理﹑以達成零缺點的目標;
25. 品質三不政策為﹕不接受不良品﹑不制造不良品﹑不流出不良品;
26. QC七大手法中魚骨查原因中４M1H分別是指（中文）: 人 ﹑機器﹑物料﹑
方法﹑環境;
27. 錫膏的成份包含﹕金屬粉末﹑溶濟﹑助焊劑﹑抗垂流劑﹑活性劑﹔按重量分﹐
金屬粉末占85-92%﹐按體積分金屬粉末占50%﹔其中金屬粉末主要成份為錫和鉛, 比例為63/37﹐熔點為183℃;
28. 錫膏使用時必須從冰箱中取出回溫, 目的是﹕讓冷藏的錫膏溫度回復常溫﹐
以利印刷。如果不回溫則在PCBＡ進Reflow后易產生的不良為錫珠;
29. 機器之文件供給模式有﹕準備模式﹑優先交換模式﹑交換模式和速接模式;
30. SMT的P
CB定位方式有﹕真空定位﹑機械孔定位﹑雙邊夾定位及板邊定位;
31. 絲印（符號）為272的電阻，阻值為 2700Ω ，阻值為4.8MΩ的電阻的符
號（絲印）為485;
32. BGA本體上的絲印包含廠商﹑廠商料號﹑ 規格和Datecode/(Lot No)等信息;
33. 208pinQFP的pitch為0.5mm ;
34. QC七大手法中, 魚骨圖強調尋找因果關系;
37. CPK指: 目前實際狀況下的制程能力;
38. 助焊劑在恒溫區開始揮發進行化學清洗動作;
39. 理想的冷卻區曲線和回流區曲線鏡像關系;
40. RSS曲線為升溫→恒溫→回流→冷卻曲線;
41.我們現使用的PCB材質為FR-4;
42. PCB翹曲規格不超過其對角線的0.7%;
43. STENCIL 制作激光切割是可以再重工的方法;
44. 目前計算機主板上常被使用之BGA球徑為0.76mm;
45. ABS系統為絕對坐標;
46. 陶瓷芯片電容ECA-0105Y-K31誤差為±10%;
47. Panasert松下全自動貼片機其電壓為3?200±10VAC;
48. SMT零件包裝其卷帶式盤直徑為13寸, ７寸;
49. SMT一般鋼板開孔要比PCB PAD 小4um可以防止錫球不良之現象;
50. 按照《PCBA檢驗規》范當二面角＞９０度時表示錫膏與波焊體無附著性;
51. IC拆包后濕度顯示卡上濕度在大于30%的情況下表示IC受潮且吸濕;
52. 錫膏成份中錫粉與助焊劑的重量比和體積比正確的是90%:10% ,50%:50%;
53.早期之表面粘裝技術源自于20世紀60年代中期之軍用及航空電子領域;
54.目前SMT最常使用的焊錫膏Sn和Pb的含量各為: 63Sn+37Pb;
55.常見的帶寬為8mm的紙帶料盤送料間距為4mm;
56. 在1970年代早期,業界中新門一種SMD, 為“密封式無腳芯片載體”, 常以HCC簡代之;
57. 符號為272之組件的阻值應為2.7K歐姆;
58. 100NF組件的容值與0.10uf相同;
59. 63Sn+37Pb之共晶點為183℃;
60. SMT使用量最大的電子零件材質是陶瓷;
61. 回焊爐溫度曲線其曲線最高溫度215C最適宜;
62. 錫爐檢驗時，錫爐的溫度245C較合適;
63. SMT零件包裝其卷帶式盤直徑13寸,7寸;
64. 鋼板的開孔型式方形﹑三角形﹑圓形,星形,本磊形;
65. 目前使用之計算機邊PCB, 其材質為: 玻纖板;
66. Sn62Pb36Ag2之焊錫膏主要試用于何種基板陶瓷板;
67. 以松香為主之助焊劑可分四種: R﹑RA﹑RSA﹑RMA;
68. SMT段排阻有無方向性無;
69. 目前市面上售之錫膏，實際只有4小時的粘性時間;
70. SMT設備一般使用之額定氣壓為5KG/cm2;
71. 正面PTH, 反面SMT過錫爐時使用何種焊接方式擾流雙波焊;
72. SMT常見之檢驗方法: 目視檢驗﹑X光檢驗﹑機器視覺檢驗
73. 鉻鐵修理零件熱傳導方式為傳導+對流;
74. 目前BGA材料其錫球的主要成Sn90 Pb10;
75. 鋼板的制作方法雷射切割﹑電鑄法﹑化學蝕刻;
76. 迥焊爐的溫度按: 利用測溫器量出適用之溫度;
77. 迥焊爐之SMT半成品于出口時其焊接狀況是零件固定于PCB上;
78.
現代質量管理發展的歷程TQC-TQA-TQM;
79. ICT測試是針床測試;
80. ICT之測試能測電子零件采用靜態測試;
81. 焊錫特性是融點比其它金屬低﹑物理性能滿足焊接條件﹑低溫時流動性比其它金屬好;
82. 迥焊爐零件更換制程條件變更要重新測量測度曲線;
83. 西門子80F/S屬于較電子式控制傳動;
84. 錫膏測厚儀是利用Laser光測: 錫膏度﹑錫膏厚度﹑錫膏印出之寬度;
85. SMT零件供料方式有振動式供料器﹑盤狀供料器﹑卷帶式供料器;
86. SMT設備運用哪些機構: 凸輪機構﹑邊桿機構 ﹑螺桿機構﹑滑動機構;
87. 目檢段若無法確認則需依照何項作業BOM﹑廠商確認﹑樣品板;
88. 若零件包裝方式為12w8P, 則計數器Pinth尺寸須調整每次進8mm;
89.迥焊機的種類: 熱風式迥焊爐﹑氮?dú)忮暮笭t﹑laser迥焊爐﹑紅外線迥焊爐;
90. SMT零件樣品試作可采用的方法﹕流線式生產﹑手印機器貼裝﹑手印手貼裝;
91. 常用的MARK形狀有﹕圓形,“十”字形 ﹑正方形,菱形,三角形,萬字形;
92. SMT段因Reflow Profile設置不當, 可能造成零件微裂的是預熱區﹑冷卻區;
93.SMT段零件兩端受熱不均勻易造成﹕空焊﹑偏位﹑墓碑;
94. SMT零件維修的工具有﹕烙鐵﹑熱風拔取器﹑吸錫槍,鑷子;
95. QC分為﹕IQC﹑IPQC﹑.FQC﹑OQC;
96. 高速貼片機可貼裝電阻﹑電容﹑ IC﹑.晶體管;
97. 靜電的特點﹕小電流﹑受濕度影響較大;
98. 高速機與泛用機的Cycle time應盡量均衡;
99. 品質的真意就是第一次就做好;
100. 貼片機應先貼小零件，后貼大零件;
101. BIOS是一種基本輸入輸出系統，全英文為：Base Input/Output System;
102. SMT零件依據零件腳有無可分為L(zhǎng)EAD與LEADLESS兩種;
103. 常見的自動放置機有三種基本型態, 接續式放置型, 連續式放置型和大量移送式放置機;
104. SMT制程中沒有LOADER也可以生產;
105. SMT流程是送板系統-錫膏印刷機-高速機-泛用機-迥流焊-收板機;
106. 溫濕度敏感零件開封時, 濕度卡圓圈內顯示顏色為藍色,零件方可使用;
107. 尺寸規格20mm不是料帶的寬度;
108.制程中因印刷不良造成短路的原因﹕
a. 錫膏金屬含量不夠，造成塌陷
b. 鋼板開孔過大，造成錫量過多
c. 鋼板品質不佳，下錫不良，換激光切割模板
d. Stencil背面殘有錫膏，降低刮刀壓力，采用適當?shù)腣ACCUM和SOLVENT
109.一般回焊爐Profile各區的主要工程目的:
a.預熱區；工程目的：錫膏中容劑揮發。
b.均溫區；工程目的：助焊劑活化，去除氧化物；蒸發多余水份。
c.回焊區；工程目的：焊錫熔融。
d.冷卻區；工程目的：合金焊點形成，零件腳與焊盤接為一體;
110. SMT制程中，錫珠產生的主要原因﹕PCB PAD設計不良、鋼板開孔設計不良、置件深度或置件壓力過大、Profile曲
線上升斜率過大，錫膏坍塌、錫膏粘度過低。
SMT是無需對印制板鉆插裝孔，直接將處式元器件或適合于表面組裝的微型元件器貼、焊到印制或其他基板表面規定位置上的裝聯技術。
由于各種片式元器件的幾何尺寸和占空間體積比插裝元器件小得多，這種組裝形式具有結構緊湊、體積小、耐振動、抗沖擊、高頻特性好和生產效率高等優點。采用雙面貼裝時，組裝密度的5倍以左右，從而使印制板面積節約了60％-70％，重量減輕90％以上。
SMT在投資類電子產品、軍事裝備領域、計算機、通信設備、彩電調諧器、錄像機、攝像機及袖珍式高檔多波段收音機、隨身聽、傳呼機和手機等幾乎所有的電子產品生產中都得到廣泛應用。SMT是電子裝聯技術的發展方向，已成為世界電子整機組裝技術的主流。
SMT是從厚、薄膜混合電路演變發展而來的。
美國是世界上SMD和SMT最早起源的國家，并一直重視在投資類電子產品和軍事裝備領域發揮SMT高組裝密度和高可靠性能方面的優勢，具有很高的水平。
日本在70年代從美國引進SMD和SMT應用在消費類電子產品領域，并投入世資大力加強基礎材料、基礎技術和推廣應用方面的開發研究工作，從80年代中后期起加速了SMT在產業電子設備領域中的全面推廣應用，僅用四年時間使SMT在計算機和通信設備中的應用數量增長了近30％，在傳真機中增長40％，使日本很快超過了美國，在SMT方面處于世界領先地位。
歐洲各國SMT的起步較晚，但他們重視發展并有較好的工業基礎，發展速度也很快，其發展水平和整機中SMC/SMD的使用效率僅次于日本和美國。80年代以來，新加坡、韓國、香港和臺灣省亞洲四小龍不惜投入巨資，紛紛引進先進技術，使SMT獲得較快的發展。
據飛利浦公司預測，到2010年全球范圍插裝元器件的使用率將由目前和40％下降到10％，反之，SMC/SMD將從60％上升到90％左右。
我國SMT的應用起步于80年代初期，最初從美、日等國成套引進了SMT生產線用于彩電諧器生產。隨后應用于錄像機、攝像機及袖珍式高檔多波段收音機、隨身聽等生產中，近幾年在計算機、通信設備、航空航天電子產品中也逐漸得到應用。
據2000年不完全統計，我國約有40多家企業從事SMC/SMD的生產，全國約有300多家引進了SMT生產線，不同程度的采用了SMT。全國已引進4000-5000臺貼裝機。隨著改革 開放的深入以及加入WTO，近兩年一些美、日、新加坡、臺商已將SMT加工廠搬到了中國，僅2001-2002一年就引進了4000余臺貼裝機。我國將成為SMT世界加工廠的基地。我國SMT發展前景是廣闊的。
SMT基礎課
一、傳
統制程簡介
傳統穿孔式電子組裝流程乃是將組件之引腳插入PCB的導孔固定之后，利用波峰焊(Wave Soldering)的制程，如圖一所示，經過助焊劑涂布、預熱、焊錫涂布、檢測與清潔等步驟而完成整個焊接流程。
圖一.波峰焊制程之流程
二、表面黏著技術簡介
由于電子工業之產品隨著時間和潮流不斷的將其產品設計成短小輕便，相對地促使各種零組件的體積及重量愈來愈小，其功能密度也相對提高，以符合時代潮流及客戶需求，在此變遷影響下，表面黏著組件即成為PCB上之主要組件，其主要特性是可大幅節省空間，以取代傳統浸焊式組件(Dual In Line Package；DIP).
表面黏著組裝制程主要包括以下幾個主要步驟: 錫膏印刷、組件置放、回流焊接.
其各步驟概述如下：
錫膏印刷(Stencil Printing)：錫膏為表面黏著組件與PCB相互連接導通的接著材料，首先將鋼板透過蝕刻或雷射切割后，由印刷機的刮刀(squeegee)將錫膏經鋼板上之開孔印至PCB的焊墊上，以便進入下一步驟。
組件置放(Component Placement)：組件置放是整個SMT制程的主要關鍵技術及工作重心，其過程使用高精密的自動化置放設備，經由計算機編程將表面黏著組件準確的置放在已印好錫膏的PCB的焊墊上。由于表面黏著組件之設計日趨精密，其接腳的間距也隨之變小，因此置放作業的技術層次之困難度也與日俱增。
回流焊接(Reflow Soldering)：回流焊接是將已置放表面黏著組件的PCB，經過回流爐先行預熱以活化助焊劑，再提升其溫度至183℃使錫膏熔化，組件腳與PCB的焊墊相連結，再經過降溫冷卻，使焊錫固化，即完成表面黏著組件與PCB的接合。
三. SMT設備簡介
1. Stencil Printing: MPM3000 / MPM2000 / PVⅡ
2. Component Placement: FUJI ( CP643E / CP742ME & QP242E / QP341E )
3. Reflow Soldering: FURUKAWA( XN-425PHG / XN-445PZ / XNⅡ-651PZ ) ETC410, ETC411.
四. SMT 常用名稱解釋
SMT : surface mounted technology (表面貼裝技術):直接將表面黏著元器件貼裝,焊接到印刷電路板表面規定位置上的組裝技術.
SMD : surface mounted devices (表面貼裝組件): 外形為矩形片狀,圓柱行狀或異形,其焊端或引腳制作在同一平面內,并適用于表面黏著的電子組件.
Reflow soldering (回流焊接):通過重新熔化預先分配到印刷電路板焊墊上的膏狀錫膏,實現表面黏著組件端子或引腳與印刷電路板焊墊之間機械與電氣連接.
Chip : rectangular chip component (矩形片狀元件): 兩端無引線,有焊端,外形為薄片矩形的表面黏著元器件.
SOP : small outline package(小外形封裝): 小型模壓塑料封裝,兩側具有翼形或J形短引腳的一種表面組裝元器件.
QFP : quad flat pack (四邊扁平封裝): 四邊具有翼形短引腳,引腳間距:1.
00,0.80,0.65,0.50,0.40,0.30mm等的塑料封裝薄形表面組裝集體電路.
BGA : Ball grid array (球柵列陣): 集成電路的包裝形式，其輸入輸出點是在組件底面上按柵格樣式排列的錫球。
五. 組件包裝方式.
料條(magazine/stick)(裝運管) – 主要的組件容器：料條由透明或半透明的聚乙烯(PVC)材料構成，擠壓成滿足現在工業標準的可應用的標準外形。料條尺寸為工業標準的自動裝配設備提供適當?shù)慕M件定位與方向。料條以單個料條的數量組合形式包裝和運輸。
托盤 – 主要的組件容器：托盤由碳粉或纖維材料制成，這些材料基于專用托盤的最高溫度率來選擇的。設計用于要求暴露在高溫下的組件(潮濕敏感組件)的托盤具有通常150°C或更高的耐溫。托盤鑄塑成矩形標準外形，包含統一相間的凹穴矩陣。凹穴托住組件，提供運輸和處理期間對組件的保護。間隔為在電路板裝配過程中用于貼裝的標準工業自動化裝配設備提供準確的組件位置。托盤的包裝與運輸是以單個托盤的組合形式，然后堆迭和捆綁在一起，具有一定剛性。一個空蓋托盤放在已裝組件和堆迭在一起的托盤上。
帶卷(tape-and-reel) – 主要組件容器：典型的帶卷結構都是設計來滿足現代工業標準的。有兩個一般接受的覆蓋帶卷包裝結構的標準。EIA-481應用于壓紋結構(embossed)，而EIA-468 應用于徑向引線(radial leaded)的組件。到目前為止，對于有源IC的最流行的結構是壓紋帶 (embossed tape).
六. 為什幺在表面貼裝技術中應用免清洗流程？
1. 生產過程中產品清洗后排出的廢水，帶來水質、大地以至動植物的污染。
2. 除了水清洗外，應用含有氯氟氫的有機溶劑(CFC&HCFC)作清洗，亦對空氣、大氣層進行污染、破壞。
3. 清洗劑殘留在機板上帶來腐蝕現象，嚴重影響產品質素。
4. 減低清洗工序操作及機器保養成本。
5. 免清洗可減少組板(PCBA)在移動與清洗過程中造成的傷害。仍有部分組件不堪清洗。
6. 助焊劑殘留量已受控制，能配合產品外觀要求使用，避免目視檢查清潔狀態的問題。
7. 殘留的助焊劑已不斷改良其電氣性能，以避免成品產生漏電，導致任何傷害。
8. 免洗流程已通過國際上多項安全測試，證明助焊劑中的化學物質是穩定的、無腐蝕性的

總結一下：品質要做好，設備不能少，人員不能少，品保不能少，管理要做好，細節要做好。
