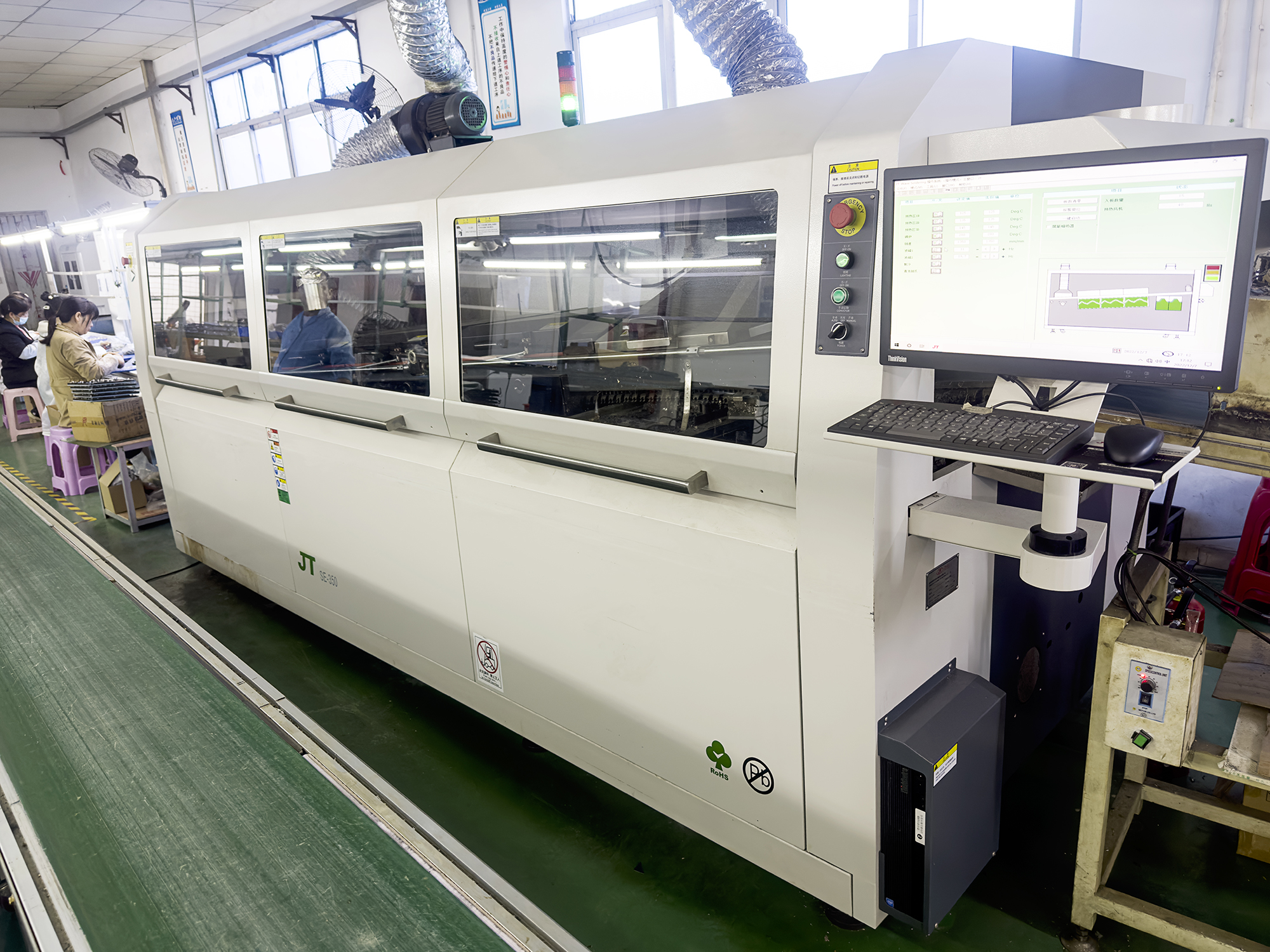

我司擁有一臺勁拓JT-SE-350型號的無鉛波峰焊。它的外形流線型設計，內部模塊化設計，適合SMT及直插元件的無鉛焊接。噴霧系統采用離心風機上抽風，防止助焊劑滴到PCB上。 助焊劑緩沖罐感應器外置，更加可靠耐用。 標配冷風刀，防止助焊劑霧氣向外擴散，減少污染。 雙波控制采用無極變頻技術，可獨立控制波峰高度。1/4HP大功率波峰馬達，最大波峰高度可達15mm。具有超溫聲光報警及緊急制動系統，所有馬達均有過載保證。運輸系統采用無極電子調整，閉環控制，速度穩定準確。 入口端設有壓力輔助裝置，使PCB進入時避免打滑。 強制自然冷風系統，可滿足無鉛工藝對冷卻斜率的要求。 軌道角度手動調整，操作方便。 助劑噴頭采用步進電機驅動，保證助焊劑涂覆均勻。 噴霧系統模塊化設計，噴頭始終垂直軌道，保證助焊劑良好的穿透PCB。 預熱區采用紅外加熱，全程高溫，玻璃保護，溫度穩定。 預熱系統采用PID控制，溫度曲線平穩。

JT-SE-350無鉛波峰焊設備特點：

• 運輸系統采用無極電機，閉環控制，速度穩定準確；
• 入口端設有壓力輔助裝置，使PCB進入時避免打滑；
• 助焊劑噴頭采用步進電機驅動，保證助焊劑涂覆均勻；
• 噴霧系統模塊化設計，噴頭始終垂直軌道，保證助焊劑良好的穿透PCB;
• 強制自然風冷系統，可滿足無鉛工藝對冷卻斜率的要求；
• 軌道角度手動調整，操作方便；
• 外形流線型設計，內部模塊化設計，適合SMT及直插元器件的無鉛焊接；
• 噴霧系統采用離心風機上抽風，防止助焊劑滴到PCB上；
• 助焊劑緩存罐感應器外置，更加可靠耐用；
• 內置助焊劑噴頭自動清洗功能系統；
• 標配冷風刀，防止助焊劑噴霧向外擴散，減少污染；
• 雙波控制采用無級雙頻技術，可獨立控制波峰高度；
• 1/4HP大功率波峰馬達，最大波峰高度可達15mm；
• 具有超溫聲光報警及緊急制動系統，所有馬達均有過載保護。

JT-SE-350無鉛波峰焊規格參數

外型尺寸：4445* 1582*1735mm

凈重：2000KG

總功率：37kw

工作功率:8.2KW

預熱升溫時間：< 15min

溫度范圍：室溫-280度

PCB寬度范圍：50~ 350mm

PCB上下空間：上120mm/下 25mm

運輸方向：L to R

PCB入口距地面高度：750土20 mm

運輸速度：300-1800mm/min

設備配置：

預熱區數量及方式：3個底部熱風預熱

溫控方式：PID+SSR

控制方式：PC+PLC

噴霧系統：步進馬達

運輸爪：重型雙鉤爪

錫爐容量：480kg

錫爐運行方式:機械式

爐膽材質：鑄鐵+搪瓷處理

冷卻方式：強制風冷
